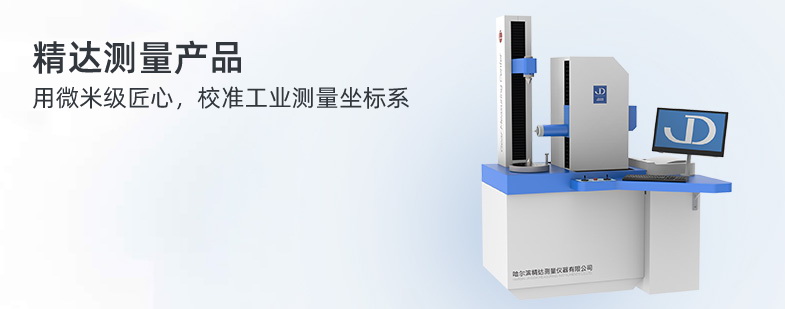

JD Max系列齿轮测量中心
产品名称:JD Max系列齿轮测量中心
产品介绍:
JD Max系列齿轮测量中心是针对高端客户专门设计,仪器整体尺寸、测量行程、机械滑板行程等方面大幅扩充;仪器结构、外观比例进行进一步优化;仪器单项精度及综合精度进行进一步提升;回转主轴的承载能力及驱动能力有效提升,因而仪器适应范围广、精度更稳定,档次更提升。共享JD系列齿轮测量中心高端技术平台,可更好的满足高端客户解决特殊工件测量需求。

技术特点:

1、采用高端技术平台;

2、外形尺寸整体加大;

3、测量行程特殊增加;

4、倍增主轴承载能力;

6、仪器整体精度提升;

7、配置具有发明专利高端多维数字测头;


仪器参数:

型号/数据

JD35 Max

JD50 Max

JD65 Max

被测齿轮模数(mm

0.51-15

1-20

1-20

被测齿轮最大外径(mm

350

500

650

两顶尖距离(mm

10-700 /800

10-800/1000

10-1000 /1200

垂直测量最大行程(mm

400

500

600

可测齿向角范围( °)

090

最大工件重量(Kg)

300

400

500

坐标最小分辨率

Ф:0.0001°/ XYZ、δ:0.0001

精度(样板、样品齿轮)

渐开线:1μm;螺旋线:1μm;齿距(回零):1.5μm

示值变动性(重复精度)

渐开线:1μm;螺旋线:1μm;齿距:1μm

仪器测量功能及测量软件:

选配:
1、圆柱外齿轮测量误差评值软件;              11、 直齿锥齿轮GB11365-89标准分度测量软件;
2、圆柱内齿轮测量误差评值软件;              12、直齿锥齿轮齿面拓扑图测量软件;
3、齿轮插刀测量误差评值软件;                 13、弧齿锥齿轮齿面拓扑图测量反调软件;
4、齿轮滚刀测量误差评值软件;                 14、弧齿锥齿轮GB11365-89标准分度测量软件;
5、齿轮剃刀测量误差评值软件;                 15、变齿厚齿轮(摇臂轴)测量误差评值软件;

6、镶片铣刀测量误差评值软件;                 16、花键测量误差评值软件;

7、线形蜗轮测量误差评值软件;                 17、通用分度测量误差评值软件;

8、线形蜗杆测量误差评值软件;                 18、未知齿轮参数反求辅助分析软件;
9、蜗轮滚刀测量误差评值软件;                 19、齿条测量误差评值软件;

10、梯形螺杆测量误差评值软件                  20、用户方提出的特殊工件的测量软件;
